Die Nagelmaschinen im Detail

Funktionalität und Langlebigkeit

Der Nagelautomat SMPA zeichnet sich durch viele durchdachte Details aus, die Schnelligkeit, hohe Verfügbarkeit und Flexibilität erlauben.

Angefangen vom Antrieb über die Rüttelkästen bis hin zu den Schablonen und der Sicherheitstechnik sind sämtliche Baugruppen auf höchste Funktionalität, Langlebigkeit und schnelle Verstellbarkeit hin ausgelegt. Im Ergebnis garantieren wir mit dieser Maschine eine hohe und gleichbleibende Qualität bei besten Nagelergebnissen.

Der Antrieb

Ein herausragendes Merkmal des Nagelautomaten ist der eigens für ihn optimierte elektromechanische Antrieb, der mit der niedrigsten Leistungsaufnahme (1,2 kW) seiner Klasse arbeitet. Er garantiert einen niedrigen Energieverbrauch bei gleichbleibend hoher Schnelligkeit und Präzision in Position und Tiefe des Nagelbildes.

Die Hammerkästen

Die Hammerkästen sind leicht verstellbar und auf höchste Lebensdauer und leichte Wartbarkeit hin ausgelegt. Die Maschine ist mit 26 Hammerkästen bestückt (optional erweiterbar auf bis zu 40 Einheiten).

Die aus den Rüttelkästen abgeworfenen Nägel fallen durch Schläuche direkt in die Hammerkästen und werden durch Hochleistungsstößel sicher in das Holz eingetrieben.

Die Nagelbrücke

Die Nagelbrücke trägt die Hammerkästen und ist für Formatwechsel leicht umzustellen. Eine zwangsgesteuerte symmetrisch arbeitende Mechanik garantiert ein absolut paralleles Absenken der Brücke und sorgt so für ein gleichmäßiges Nagelbild.

Beim Vernageln setzt zuerst der untere Teil der Brücke die Hammerkästen auf die Palette auf, anschließend werden mit den im oberen Teil der Brücke justierten Stößeln die Nägel eingetrieben.

Die Rüttelkästen

Ein Rüttelkasten fasst ca. 10 kg Nägel und fädelt diese durch kontinuierliche Auf- und Abbewegungen in Sortierschienen ein. Am Ende einer Sortierschiene ist der Nagelabwurf angebracht. Ein Pneumatikzylinder je Rüttelkasten sorgt dafür, dass die Nägel zum richtigen Zeitpunkt abgeworfen werden.

Jeder der drei Rüttelkästen hat zehn Ausgänge, optional sind auch vier Rüttelkästen mit je zwölf Ausgangskanälen je Maschine möglich. Alternativ können die Rüttelkästen für Einzelabwürfe ausgerüstet werden.

Fixturen

Die variable Palettenfixtur

Jede Maschine wird mit einer hoch variablen Fixtur ausgeliefert, auf der Paletten mit einer Breite von 700 – 1.200 mm (optional bis 1.500 mm) und einer Länge von 600 – 1.500 mm (optional bis 2.500 mm) hergestellt werden können. In der variablen Fixtur können Zweiwegepaletten und Vierwegepaletten hergestellt werden. Die Kufenfixtur ist ebenfalls voll variabel und kann schnell auf einen andere Kufenformate umgestellt werden. Eine Umstellung dauert ca. 20 Minuten.

Die feste Palettenfixtur

Werden bestimmte Palettentypen regelmäßig hergestellt, können auch feste Fixturen eingesetzt werden. Diese brauchen dann nicht umgestellt zu werden, der Wechsel einer Gesamtfixtur dauert ca. 5 Minuten. Feste Palettenfixturen können problemlos selbst erstellt werden.

Die Sicherheitstechnik

Die Nagelmaschine ist mit hochwertigen Sicherheitslichtgittern und anderen auf den jeweiligen Arbeitsbereich abgestimmten Schutzmechanismen gesichert.

Hierdurch wird höchster Schutz für die Mitarbeiter garantiert. Selbstverständlich entspricht die gesamte Anlage den deutschen Unfallverhütungsvorschriften.

Die Steuerung

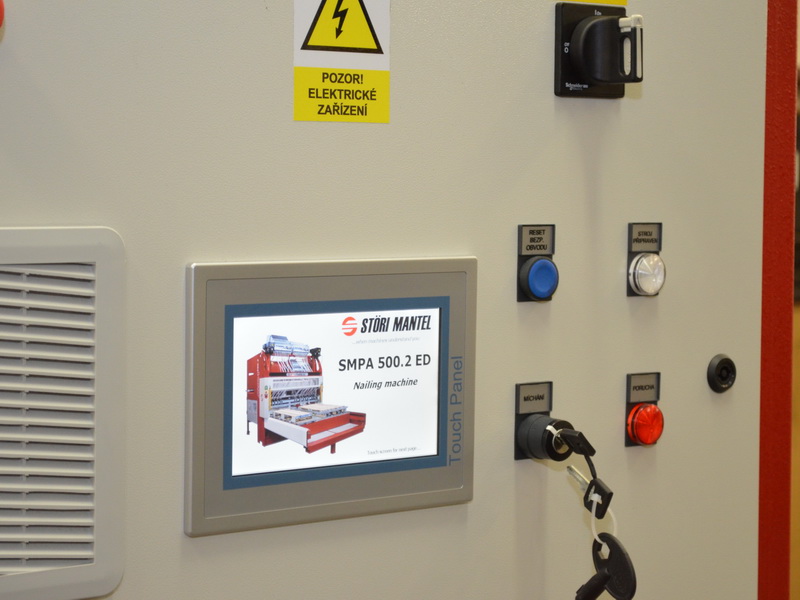

Die moderne SPS-Steuerung ist die Basis für das schnelle und energieeffiziente Arbeiten der Maschine. Mehrere Servo-Motoren sorgen für reibungslose und ruckelfreie Antriebe.

Einstellungen können bequem über einen Touchscreen gemacht werden und es besteht die Möglichkeit, bis zu 30 (optional bis 200) verschiedene Palettenprogramm zu hinterlegen. Wird ein anderes Programm aufgerufen, muss lediglich eine andere Schablone eingelegt werden und schon kann der neue Palettentyp produziert werden.

Der Korpus

Jede Maschine ist sehr robust gebaut und hat einen schweren Korpus aus Vierkantrohr und bis zu 25 mm starken Stahlplatten. Diese Bauweise erlaubt eine hohe Flexibilität und bietet gleichzeitig größte Steifigkeit. Unsere Nagelmaschinen haben ein Gesamtgewicht von ca. 3,2 Tonnen.

Ausstattung

  • Herstellung von Zwei- und Vierwegpaletten
  • max. Palettengröße (BxL): 1.200 x 1.500 mm
  • min. Palettengröße (BxL) 700 x 600 mm
  • variabel einstellbare Fixtur für die Palettenherstellung
  • variabel einstellbare Fixtur für die Kufenherstellung
  • Nägel: lose Nägel, L=27-90 mm, geeignet für EPAL-Nägel
  • 26 Hammerkästen
  • 3 Rüttelkästen mit je 10 Ausgangskanälen für bis zu 3 Nagelsorten
  • minimaler Nagelabstand: 25 mm
  • max. Positionsgenauigkeit der Nägel in Längsrichtung: +/-1 mm
  • Zuverlässige Sicherheitstechnik, einfache Steuerung
  • Motorische und pneumatische Antriebe, robuste Linearführungen
  • Leistung (Paletten): bis zu 650 Paletten pro Schicht mit zwei Mitarbeitern
  • Nagelleistung: 15 s für eine 1200 mm lange Palette mit 3 Nagelhüben

Optionen

  • Feste Schablonen: für schnelle Umstellung von
    von häufig wiederkehrenden Formaten
  • Tischverlängerung: Herstellung von Paletten bis
    (BxL) max. 1.500 x 2.500 mm
  • Rüttelkästen: Erweiterung auf bis zu vier Rüttelkästen
    mit bis zu 12 Ausgangskanälen
  • Hammerkästen: Erweiterung auf bis zu 40 Stück
  • Modul zur Fernüberwachung der Steuerung
